Comment créer un réseau RJ45 à la maison facilement ?

Publié le 29 octobre 2015 Temps de lecture : 8 min. Classé dans Tutoriels Note :

J’ai récemment déménagé et cela a été l’occasion pour moi de repenser complètement mon réseau informatique. Mon objectif était de limiter le Wi-Fi et le CPL au maximum pour favoriser le bon vieux RJ45 pour éviter les perturbations et avoir un réseau stable. J’ai décidé de vous faire un petit retour d’expérience, le voici !

Contexte

Mon réseau informatique chez mes parents était vraiment instable. J’avais utilisé les prises CPL Netgear pour recréer un mini-réseau local dans ma chambre. On y retrouvait une borne Airport Express pour diffuser un réseau Wi-Fi, mon NAS Synology connecté en RJ45 sur l’Airport et de nombreux équipements connectés en Wi-Fi comme ma télé, mon iPad, mon iPhone, etc.

Utilisant le réseau électrique pour véhiculer ma connexion internet, ce n’est optimal… Alors quand vous ajoutez à cela une connexion ADSL limitée à 5/6 mégas, télécharger un torrent ou une mise à jour iOS, c’est long, très long !

Mon déménagement a donc été l’occasion de remettre tout ça à plat et de repenser mon réseau de A à Z. Le facteur déclencheur a été le fait que la fibre Orange soit disponible dans mon nouvel appartement. Je me suis dit alors que ça pouvait être intéressant de câbler mon appartement en RJ45 pour bénéficier d’un réseau au top dans les pièces de vie (salon et bureau principalement). Après quelques jours de réflexion, voici le schéma de mon réseau !

schema-reseau-cablage-rj45-maison

Dans mon salon, on retrouve mon NAS Synology, ma Xbox 360, ma télévision Sony et le décodeur TV de Orange. Tout cela est connecté en RJ45 donc par le biais d’un switch gigabit de chez Netgear. Pour le bureau, on trouve principalement les ordinateurs et quelques périphériques divers connectés en RJ45. L’ensemble est également connecté à la box par le biais d’un switch.

Choix du matériel

On arrive maintenant à la partie importante dans notre installation : le choix du matériel. J’ai privilégié pour ma part le choix de la catégorie 6 pour les câbles et les prises pour bénéficier ainsi d’un débit maximum en réseau local !

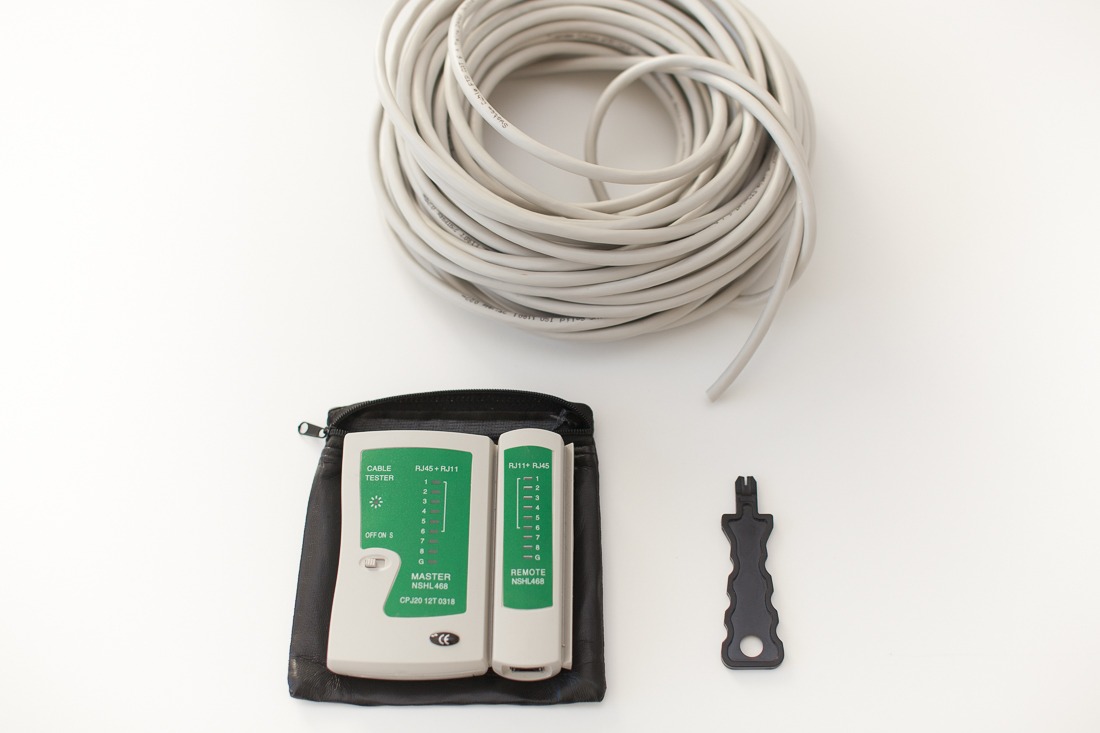

materiel-installation-reseau-rj45

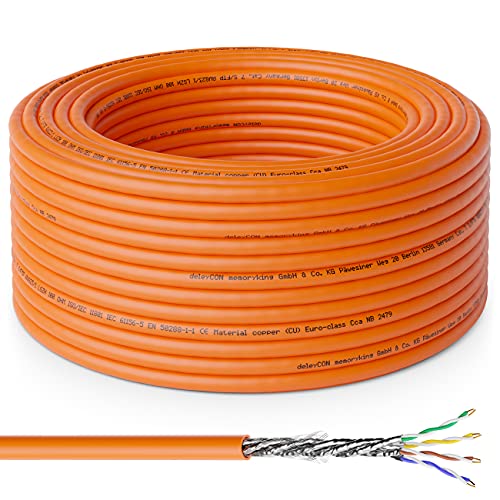

Câble RJ45 – J’ai choisi pour ma part un câble FTP catégorie 6 avec paires torsadées blindées de chez Konig. Le câble est de bonne qualité et le blindage de la gaine permet d’éviter d’éventuelles perturbations avec un réseau électrique proche. Il est dispo pour environ 45 euros sur Amazon.

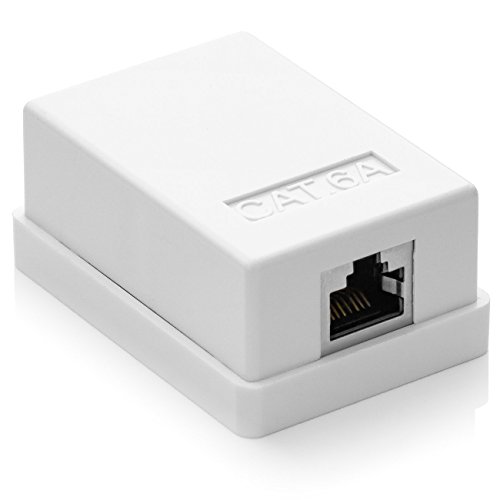

Prises RJ45 – J’ai trouvé (un peu par hasard) des prises vraiment pratiques de marque Dexlan. Elles sont petites, compactes et ont la particularité d’avoir des connecteurs auto-dénudants. Bien sur, elles sont en catégorie 6 également donc parfait pour le gigabit. Disponible pour 9 euros l’unité sur Amazon. J’en ai pris quatre du coup pour mener mon installation à bien !

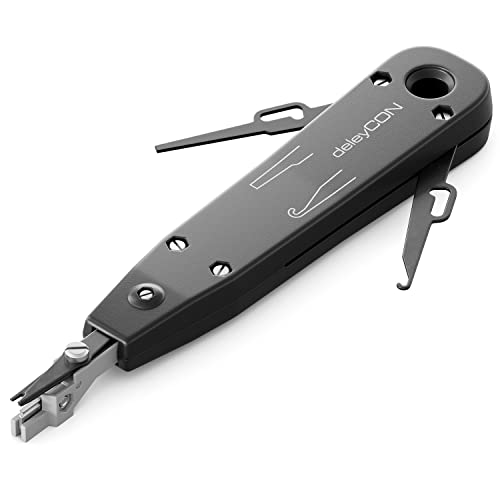

Outil à sertir – Si vous souhaitez vous simplifier la vie avec les prises Dexlan, je vous conseille ce petit outil en plastique. Son rôle est tout simple, il va vous aider à bien venir fixer les fils dans les connecteurs. Disponible pour moins de 5 euros sur Amazon, je vous le recommande vivement !

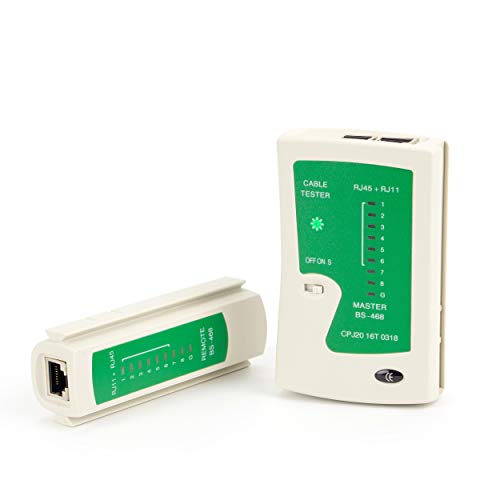

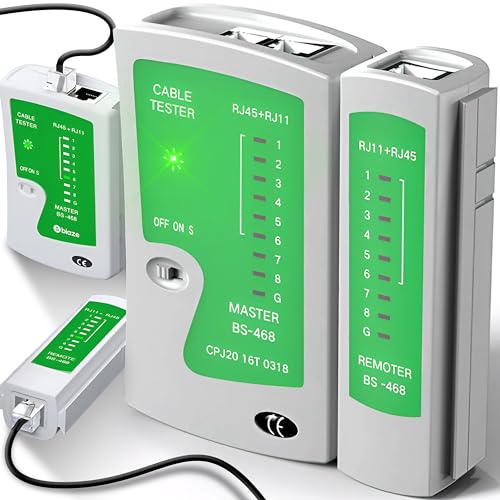

Testeur de câble – Étant de nature un peu stressé, c’est l’accessoire pratique mais non indispensable. Une fois que vous avez terminé votre installation, vous branchez ce boitier à chaque extrémité pour vérifier que tout est ok, que chaque fil est bien connecté, etc. Vendu à moins de 4 euros sur Amazon, je n’ai même pas hésité une seconde.

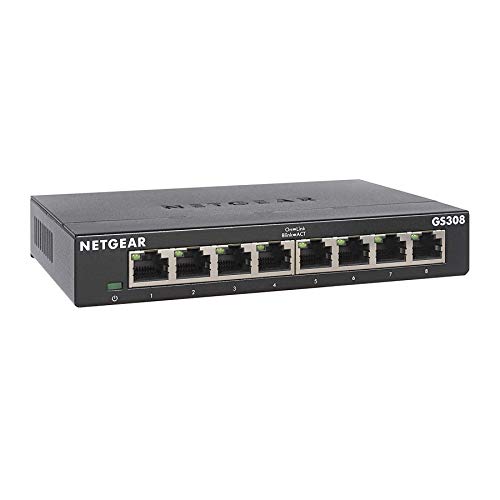

Switch Netgear et câbles RJ45 – Pour finaliser mon réseau, j’avais besoin de switchs gigabit et de petits câbles RJ45 pour connecter mes équipements high-tech à mes prises murales. J’ai donc choisi ce switch 8 ports à 25 euros pour le salon, ce switch 5 ports à 17 euros pour le bureau et ces câbles RJ45 à 6 euros environ sur Amazon.

Tout cumulé, on arrive à un coût total de 150 euros environ. Ce prix est très correct quand l’on sait que la pose d’un réseau similaire par un artisan me coûtait près de 1000 euros… J’ai vite fait le calcul, je peux vous le dire !

Installation

Une fois que vous avez reçu tout le matériel, on peut maintenant procéder à l’installation. Je vous conseille tout d’abord de mesurer grossièrement la quantité de câble que vous aurez besoin entre votre prise A et votre prise B. Il ne faut pas sous-estimer par exemple les contours de portes (5 mètres environ) mais également la hauteur des murs, etc.

Pour éviter de gaspiller du câble, partez de votre prise A et faites le chemin inverse en passant tout votre câble par les différents trous ou goulottes pour arriver à la prise B. Vous couperez ainsi votre câble à la demande ! J’ai pour ma part utilisé 10 mètres environ pour relier l’entrée au bureau et environ 20 mètres pour relier le salon à l’entrée !

Une fois que le câble est passé, on peut maintenant procéder au branchement des différents fils du câble RJ45 sur la prise murale Dexlan.  Ce n’est pas compliqué, il suffit juste de suivre le schéma de montage fourni avec la prise. Vous avez le choix entre deux normes pour le câblage : la T568A ou la T568B (plus d’infos à cette adresse). Il n’y a pas une norme meilleure qu’une autre, j’ai choisi la T568A pour ma part. Attention, une fois que vous avez choisi une norme, il faut mettre la même sur toutes vos prises !

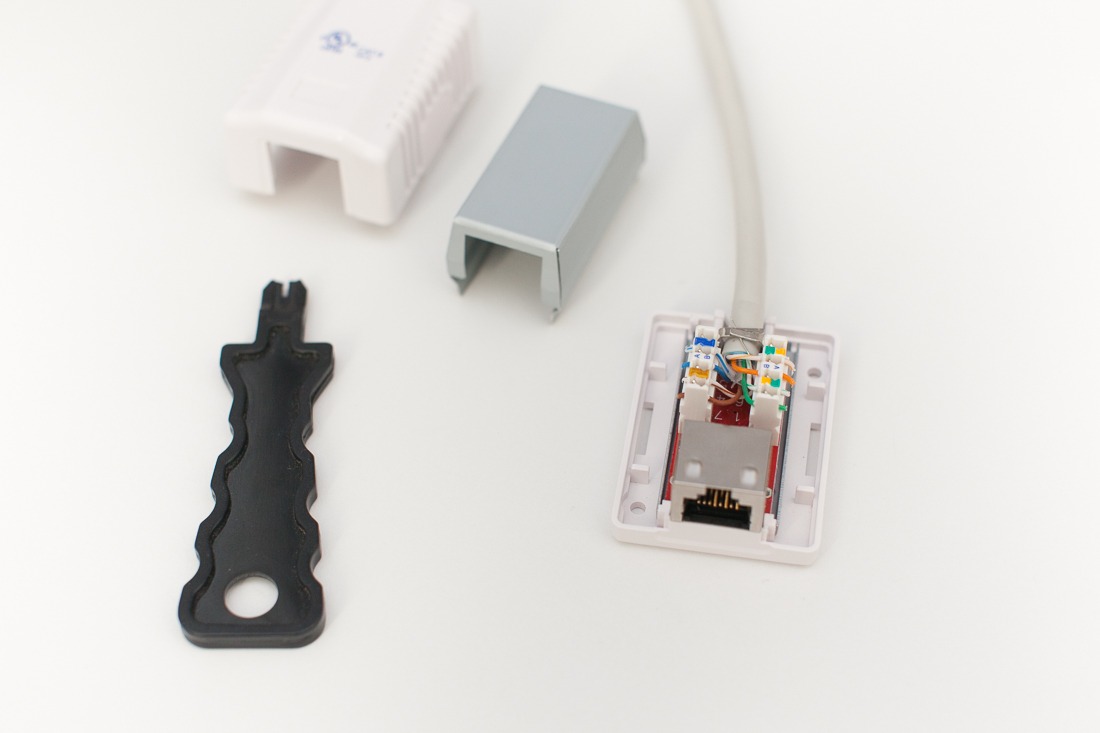

prises-rj45-dexlan-demontees

Une fois que votre câble est dénudé et que vous avez séparé vos fils, il faut venir sertir les fils dans les connecteurs auto-dénudants. C’est à ce moment que le petit outil en plastique va vous être très utile ! Il est pensé pour et vous permettra de bien fixer le fil par une simple pression.

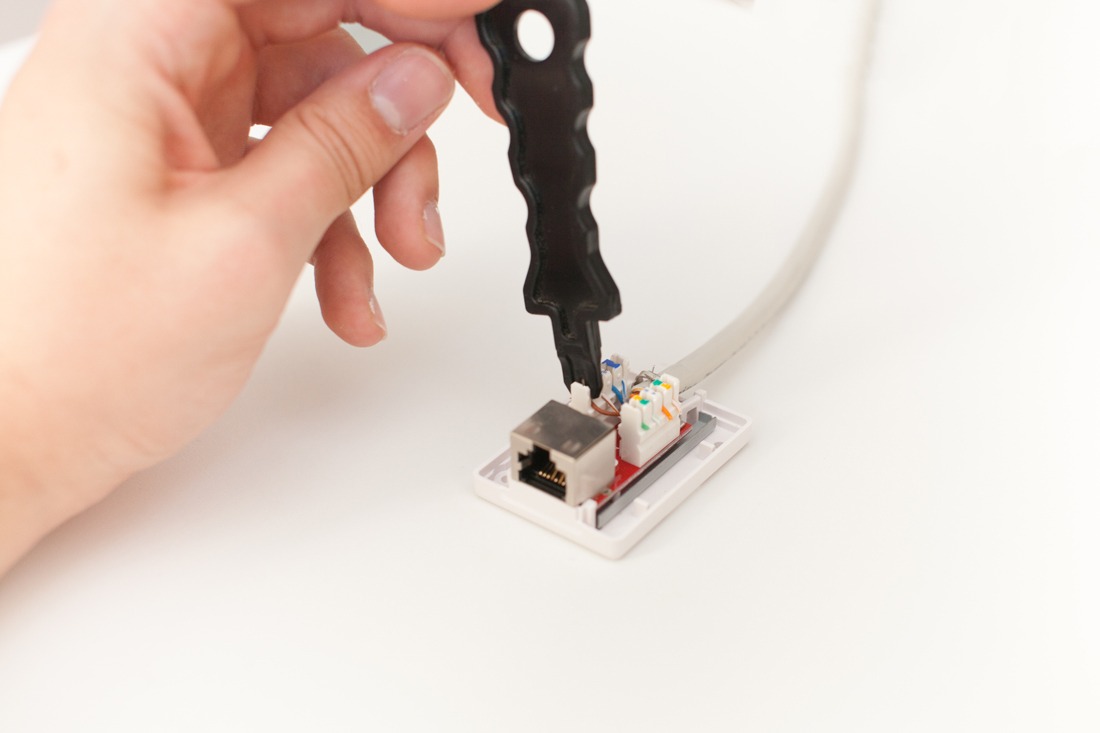

outil-a-sertir-prise-rj45

Quand vous avez terminé de fixer vos fils, vous pouvez remonter le boitier et le fixer au mur. Deux solutions s’offrent à vous : le coller grâce à l’adhésif fourni ou le visser dans le mur. J’ai testé les deux et vous conseille vraiment de le coller, il tient très bien. Ca vous évitera de faire des trous partout en plus, si vous êtes locataire c’est pas top top !

resultat-final-rj45

L’installation est maintenant terminée ! Bon ma prise RJ45 n’est pas tout à fait droite mais elle a le mérite de fonctionner au moins :-)

Problèmes rencontrés

Tout s’est plutôt bien déroulé durant l’installation, à la fin, le réseau était fonctionnel. Après quelques jours d’utilisation, je me suis rendu compte que mon débit était limité à 100 mégas entre ma box et mon switch du salon alors que normalement tout devait être en 1000 mégas soit du gigabit.

J’ai pendant quelques temps incriminé le décodeur TV Orange de brider la connexion mais pas du tout. J’ai tout simplement mal fixé un des fils sur une des prises RJ45, cela avait pour effet de passer le réseau automatiquement en 100 mégas. J’ai cherché pendant 3 jours le problème… je vous épargne ça au moins !

Bilan

Je suis vraiment satisfait de ce réseau RJ45. Ma connexion est beaucoup plus stable et ce réseau RJ45 me permet de bénéficier pleinement de la vitesse de la fibre là ou le Wi-Fi est très limitant. J’atteins maintenant 12,5 Mo/s en download sur internet et près de 110 Mo/s en local lors d’un transfert entre mon NAS et mon Mac par exemple.

J’espère que ce tutoriel vous aura plu. Je profite également de cet article pour informer que si vous souhaitez souscrire à la fibre chez Orange et vous faire parrainer, n’hésitez pas à m’envoyer un petit mail à contact@antoineguilbert.fr en précisant « Parrainage fibre » dans l’objet. On gagnera ainsi 50 euros chacun !

Une question à propos de mon installation, une remarque ? Utilisez les commentaires ci-dessous.

Mots-clés : ,

Réseau RJ45

150

4.5/ 5

Avec un peu de recul, je suis vraiment satisfait de cette installation. Elle est relativement peu couteuse et permet d'améliorer facilement la stabilité de la connexion et de son réseau local. Pour un coût maitrisé, je vous le recommande vivement !

Note globale

Catégorie Réseau

Vous avez apprécié cet article ? Partagez le sur les réseaux sociaux :

  • Charles

    Salut, très bien le schéma pour expliquer ! Je me souviens que tu te posais la question pour savoir si le décodeur TV marchait sur un switch, donc ça a l’air de fonctionner en fait. Mais du coup avec l’installation que tu as faite, tous les câbles sont visibles, ils ne passent pas dans les murs n’est ce pas ?

    • Merci pour ton commentaire ! Alors effectivement, je confirme que le décodeur TV de chez Orange fonctionne bien derrière un switch gigabit de chez Netgear. Je suis sur la dernière livebox play fibre pour info.

      Alors pour le passage des câbles, j’ai utilisé des petites goulottes. On peut en trouver chez Castorama ou Leroy Merlin par exemple. Tu mets ça en bas du mur juste au dessus de ta plinthe et c’est très propre. Il y a bien une autre possibilité qui consistait à faire une petite saignée dans le mur pour passer le câble et reboucher ensuite mais c’était beaucoup plus compliqué !

    • Calvin

      Juste pour info, la box TV Bouygues fonctionne également maintenant sur switch et non plus obligatoirement sur le port dédié TV de la Box Adsl.

      • Merci pour la précision ! J’avais eu beaucoup de mal à trouver l’info personnellement et même Orange n’avait pas su me répondre…

  • J’avais pensé à cette solution également comme tu me l’avais suggéré mais ça ajoutait encore un boitier pour pas grand chose au final… Beaucoup plus simple avec le RJ45 !

    Après, je ne pense pas que cela soit très dur dans ton cas de tout remettre en RJ45, le logement est récent donc les gaines sont présentes. Il faut juste retirer un câble ! À tester.

  • J’ai le même testeur acheté sur dx, dommage il n’était pas en vente sur Amazon à l’époque où je l’ai acheté. Oui la connectique est très importante, un fil un peu coupé, oxydé… et paf ça perturbe le signal. Moins sensible sur un réseau LAN que sur une ligne téléphonique certes, pas la même longueur non plus. Je te conseille le pistolet à colle pour fixer les fils qui courent :)

    • C’est bien pratique le petit boitier. Cependant, quand tu as tout branché, tu stresses un peu à la fin quand même.

      J’ai déjà eu recours au pistolet à colle pour bien finir ça derrière les portes et autres. Très efficace !

      • Surtout quand tu sertis tes prises, car il n’est pas rare qu’un fil sorte un peu de l’embout au moment de sertir

  • Pikk

    Du coup tu n’as fait aucun trou dans tes murs ? Tu as un cable qui passe de ton entrée à ton salon (et bureau) ? Et a prise sert à quoi ? Je comprends pas trop …
    Désolé pour ces questions…

    • Pas de soucis, c’est moi qui ne suit pas très clair peut-être. Je m’explique !

      J’ai été obligé de percer un trou entre mon salon et mon entrée pour rejoindre la box et entre mon bureau et mon entrée pour retrouver la box également. De chaque côté du câble, j’ai une prise RJ45 de chez Dexlan.

      Côté équipement, j’ai relié la prise Dexlan à mon switch netgear avec un câble RJ45 et côté box, j’ai relié la prise Dexlan à un des ports RJ45 de la box toujours avec un câble RJ45.

      Ainsi, mes équipements sont connectés à la box facilement (même config pour le bureau).

      C’est plus clair ?

  • Greg

    Hors sujet
    Quel service/logiciel as-tu utilisé pour créer le schéma de ton installation ? (2ème photo de l’article)
    Merci.

  • Spooon

    Bonjour Antoine,

    Je souhaitais te féliciter pour ton blog que j’adore venir lire de temps à autre, continue comme cela, tes tests et retours d’expériences sont toujours excellent.

    Dans ton article, tu dis que tu es fibré dans ton appartement et dans la partie Bilan, tu nous informes que ton débit en download est de 12Mo/s.
    Je trouve que ce débit est un peu faible pour de la technologie fibre, non?

    Quel type d’offre as-tu souscrit chez Orange?
    Es-tu éligible fibre 1Gb/s? 200Mo/s?

    En tout cas bonne continuation!
    Rémy.

    • Merci beaucoup pour ton commentaire Rémy, ça me donne vraiment envie de continuer en tout cas.

      Pour revenir sur mon offre chez Orange, j’ai choisi pour le moment la plus base avec 100 mégas en download et 50 mégas en upload. Quand tu fais la conversion, on arrive bien à 12,5 Mo/s.

      C’est vrai que je suis éligible à recevoir du 1 Go/s mais pour être franc, 100 mégas me suffisent déjà pour le moment !

      Au plaisir de te lire, à bientôt.

  • Peltier

    Bonjour et bravo pour cet article que je trouve très intéressant, en revanche je ne suis pas un expert comme toi et je me demande donc l’intérêt d’utiliser une prise murale (Dexlan pour ton cas)
    Si j’ai bien compris tu as fais : box -> prise murale -> switch
    pourquoi ne pas directement branché sur le switch ?
    Bonne soirée

    • J’ai choisi d’utiliser des prises murales car c’est plus à câbler que de créer une prise RJ45 en sortie ! Pour faire simple, j’ai donc tiré un câble avec de chaque côté 2 prises RJ45 Dexlan. Ainsi, je peux brancher très facilement des deux côtés des périphériques avec des câbles RJ45.

      Dans ton cas, tu n’est pas obligé de passer par une prise murale Dexlan si ton switch et ta box sont à côté, tu peux utiliser simplement un câble RJ45.

      Je ne sais pas si j’ai bien répondu à ta question ?

      • PELTIER

        Si merci beaucoup :)
        Dans mon cas si je décide de repasser au câble réseau c’est surtout parce que je souhaite limiter l’exposition aux ondes autant que possible car j’y suis extrêmement exposé à mon boulot.
        Je me dis également que j’aurais un débit sensiblement meilleur qu’en wifi ? en wifi sur speedtest je suis a 8Mbps.

        bonne soirée

  • Nico’

    Bonjour,
    Pourquoi tu utilises un NAS ?

    Merci.

    • J’utilise un NAS pour sauvegarder toutes mes données et faire le lien également avec mes services cloud comme Dropbox ou Google Drive. Tout est stocké sur mon NAS donc. Ca me permet par exemple de déposer mes catalogues lightroom qui représente près de 300 gigas au total.

      C’est très pratique pour soulager le disque dur de ton ordinateur !

  • Paul Dns

    Salut Antoine,
    Merci pour l’article, c’est cool d’avoir une présentation « hardcore » de réseaux domestiques un peu complexes. J’en profite pour solliciter ton expérience. J’aide en ce moment des amis à penser un réseau propre et efficace dans leur nouvel appartement. Il est grand et comporte deux zones séparées par un mur faisant barrage aux ondes. J’ai pensé immédiatement à profiter des travaux en cours pour tirer du RJ45 plutôt que d’utiliser du CPL (que j’avais testé chez moi avec pas mal de ratés).
    Mes amis souhaite du wifi partout dans l’appartement, et j’envisage donc une installation similaire à la tienne, mais avec un routeur derrière un switch pour récupérer le wifi dans la zone isolée. Que penses tu de cette solution ? Quels seraient les inconvénients à mettre le routeur directement à la place d’un switch dans l’architecture ?
    Plus généralement je serais curieux de savoir si tu as testé des variantes d’équipements dans ton installation et ce qui n’as pas fonctionné.

    Merci d’avance :)

    • Tout d’abord, merci à toi pour ton commentaire. Par rapport au cas de tes amis, tu es tout à fait dans le vrai. Je te conseille également de remplacer mon switch dans mon cas par un petit routeur Wi-Fi et ton problème sera résolu. En revanche, tu vas avoir 2 réseaux Wi-Fi distincts non ?

      Je n’ai pas testé différents équipements de mon côté. J’ai pensé sur le papier et ça a direct marché en réel. L’idée à terme pourrait être de remplacer éventuellement la livebox.

      • Paul Dns

        Remplacer le switch par le routeur, je crois que ça pose des problèmes si un décodeur TV est derrière. J’aurais effectivement 2 réseaux WIfi distincts, je vais voir s’il existe des solutions d’unification.

        • pochul

          si les nom de wifi sont les meme , l’appareil fait du roaming sur le reseau le plus fort qu’il captera , je te conseille plutot un point d’accés wifi (Ap )que un routeur qui sera forcement de tout facon mit en mode point d’accés et qui couteras plus cher ( 2 routeur sur le meme reseau local est difficile a installé vue que nos box font deja routeur ) , tu peux tres bien branché des Ap partout la ou ya du Rj45 , en sortie de box , en sortie d’un switch , ou un sortie d’un boitier cpl :)

  • Xavier Ulmann

    Bonjour,

    On vient de m’installer la fibre et pour des raisons de raccordement, les techniciens n’ont pas pu installer l’ONT au plus près de mon PC fixe mais au plus près de la TV qui est dans une autre pièce. du coup, je suis en WIFI sur le PC et je n’ai pas le débit escompté forcément (aux alentours des 100Mbs pour un abonnement à 500Mbs). J’ai bien testé un pc portable sur la box et je suis presque à un 1gbs en descendant et 250Mbs en montant.
    Je dois donc raccorder un RJ45 en ethernet entre mon pc et ma box et cela nécessite quelques travaux chez moi et je suis tombé sur votre blog très rapidement et cela m’a rassuré car je ne suis pas très bricoleur mais avec de bons tutos on peut faire des choses sympas.

    Je dois poser un câble RJ45 d’à peu près 18m entre mon pc et la box et je me demandais comment vous avez fait courir ce câble : vous l’avez simplement collé le long de la plinthe sans le cacher ? N’est-ce pas trop inesthétique ? C’est surtout pour convaincre Madame :)

    Je vous remercie de prendre le temps de me répondre.

    Xavier

  • Kimou ACHIEPI

    Bonsoir Antoine,
    Ton tutoriel est très bien. Je voudrais savoir si on peut coupler un boîtier de communication précâblé avec sortie adsl etc qu’on trouve dans le commerce et switch dans un réseau.

  • dimitri

    Merci beaucoup ! cela m’a été bien utile.

  • Macha

    Bonjour Antoine,

    Merci pour cet article! Je suis très intéressée par cette technique, notamment car je souhaiterais couper le Wifi, pour des raisons sanitaires (ondes électromagnétiques) mais aussi pour avoir une connexion de meilleure qualité. Mon problème est que je n’ai aucune compétence en la matière, et malgré ton article qui est très bien fait, je pense ne pas réussir à faire un tel montage. Je ne suis pas très bricoleuse et j’aurais peur de me retrouver avec des km de câble sur es bras si je n’y arrive pas.

    Aurais-tu des installateurs à me recommander ? Tu disais qu’un artisan prenait 1000€ pour ce travail.. Pas dans mon budget. Mais peut-être connais-tu des pros ou amateurs qui feraient ça pour un prix abordable ?

    Je te remercie pour tes conseils,

    Marie-Charlotte

    • brunotigger

      Bonjour je réalise des travaux de montage chez les personnes électrique ou câblage ou autres si cela vous intéresse dites moi d’ou vous êtes
      Cordialement Bruno

  • Hos

    Bonjour, merci pour cet article bien expliqué. Ma question est pourquoi 2 switchs ?

    • Bah c’était la seule solution pour connecter plusieurs équipements dans une même pièce. Un peu comme une multiprises si tu veux ! Sinon, j’aurais du tirer plusieurs câbles et prises RJ45.

  • Pierre Meleuc

    Bonjour,
    Comment utilises-tu maintenant la télé ? L’accès aux services broadcast et VOD est-il identique à ce qu’il était lorsque la télé était branchée sur la Livebox en HDMI (ou équivalent) ? Merci d’avance.
    Pierre

  • Jean-François Boutillier

    bonsoir intéressant ton tuto mais pour faire le lien avec mon projet il me manque une réponse, : lorsque un routeur sert d’émetteur comment faire le cablage puisque je n’ai que 3 sorties en RJ 45 alors que je souhaite en mettre un peu plus donc dois-je prévoir une « triplette » RJ 45 ?( je sais pas si cela se dis triplette) .
    merci d’avance

  • Chistophe Robin

    Salut, bonne année et bravo pour ton blog très clair
    Une petite question, j’envisage de faire comme toi mais avec des prises murales encastrées (type Legrand) , est ce que ça change quelque chose ?
    D’avance merci

  • davidson

    Tu oublies de dire que quand tu télécharges un torrent, ce sont bien sûrs des échanges de vidéos familiales…. Cela dit, tes explications sont claires, les liens fonctionnent et cela va me servir !
    Paul Bruxelles Belgique

    • Pour ma part, ce sont des vidéos de vacances et des ISO de Ubuntu ! ;)

  • Aryn

    Bonjour,
    Bonne année et merci pour ce billet très instructif ! Tu m’as décidé à monter mon réseau moi-même dans mon appartement.
    Cependant, j’ai une question pratique : puisque tu avais acheté une bobine de 50m de câble ethernet, pourquoi ne pas avoir également monté tes petits câbles (ceux utilisés pour te connecter aux prises murales) toi-même ? Cela t’aurait coûté moins cher en matériel (certes on chipote sur 2€ environ), et surtout tu aurais davantage rentabilisé ta bobine de 50m, sur laquelle il te reste une vingtaine de mètres.
    Merci de ta réponse !

    • Hello ! Effectivement, j’y ai pensé mais je trouvais ça « compliqué » et au vu du prix, j’ai pas voulu me prendre la tête. Cependant, tu as totalement raison et ça aurait pu être possible. :)

  • stéphane

    Bonjour,
    j’ai un NAS SYNOLOGY 8 baies qui est branché au routeur WIFI, pour le passer en RJ 45, il suffit de le connecter à l’ordinateur ou il y a une manip sur assistant synology ?
    merci pour la réponse

  • stéphane

    pour être plus précis, je veux pas perdre du débit en étant tributaire du débit WIFI mais en étant branché directement entre le nas et l’ordinateur pour les montages vidéo, donc switch ou pas, cablage direct après installation ??

  • MARTIN Georges

    Très intéressant mais pas un mot sur la configuration du réseau et, pour moi, c’est là que les ennuis commencent.
