Comment remplacer un interrupteur par un Philips Hue Dimmer Switch ?
J’ai récemment fait l’acquisition de plusieurs ampoules Philips Hue ainsi que des interrupteurs Dimmer Switch (merci les soldes pour une fois). C’est selon moi la solution idéale pour gérer ces ampoules Hue mais je n’étais pas fan de l’idée d’avoir deux interrupteurs au mur. Voici donc un tutoriel pour remplacer un interrupteur classique par celui de chez Philips !
Pré-requis
Avant de commencer, il y a quelques pré-requis à avoir pour que tout se déroule comme il faut.
- Avoir déjà au moins un kit de base Philips Hue avec un pont et des ampoules.
- Posséder un ou plusieurs interrupteurs Philips Hue Dimmer Switch.
- Avoir un domino électrique par interrupteur à remplacer (3 interrupteurs = 3 dominos par exemple).
- Quelques outils comme tournevis ou pinces pour procéder au démontage.
Enfin, n’oubliez pas de couper le courant au moins sur les lumières pendant la réalisation de l’opération. On sait jamais ! :)
Démontage de l’interrupteur existant

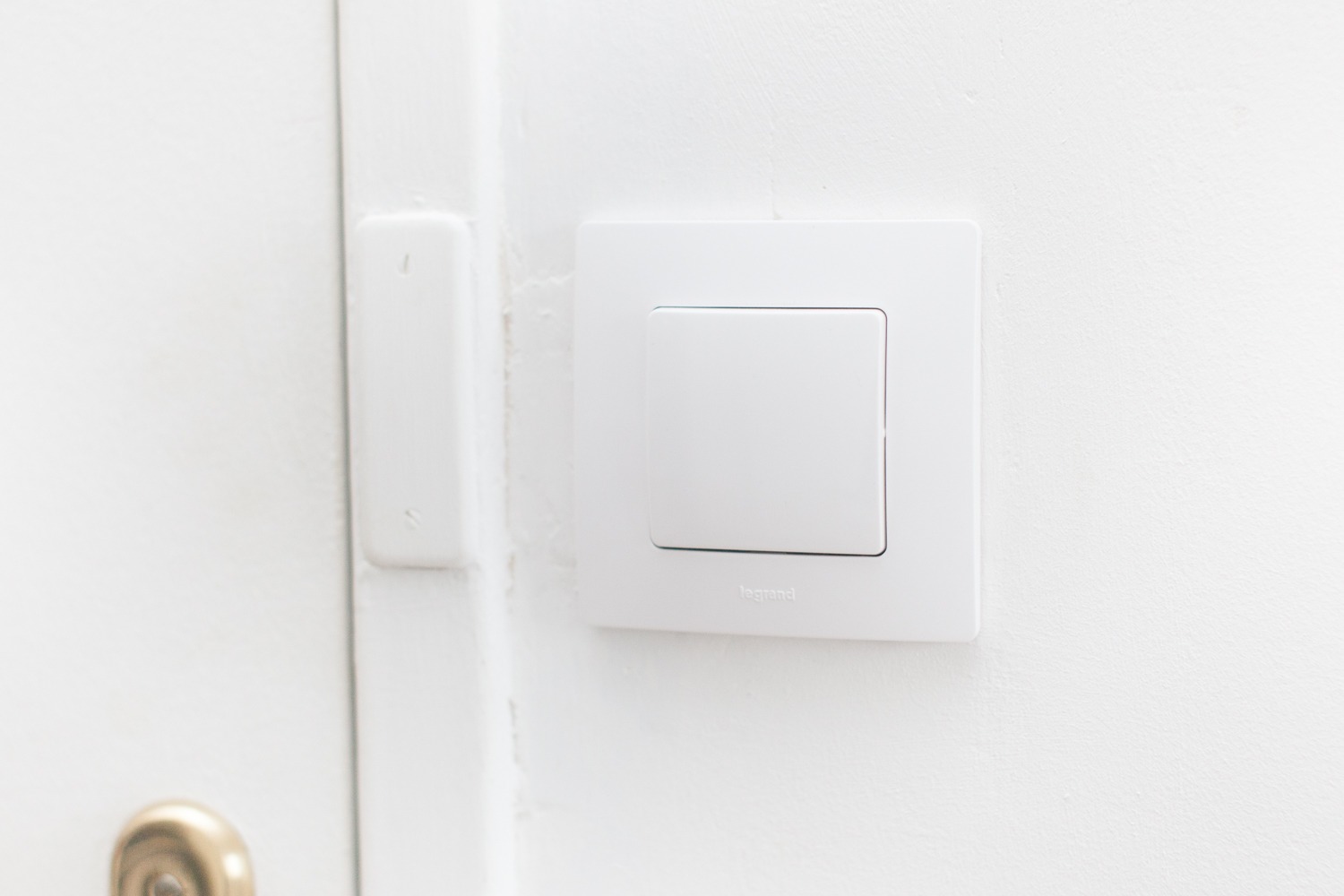

Après avoir coupé le courant, il va falloir démonter l’interrupteur existant. Pour cela, ce n’est pas bien compliqué ! Il suffit de retirer un cache (là où il a marqué Legrand dans mon cas) pour pouvoir accéder aux vis et ainsi procéder au changement. Ne pas hésiter un utiliser un tournevis pour faire levier en dessous, c’est plus pratique.

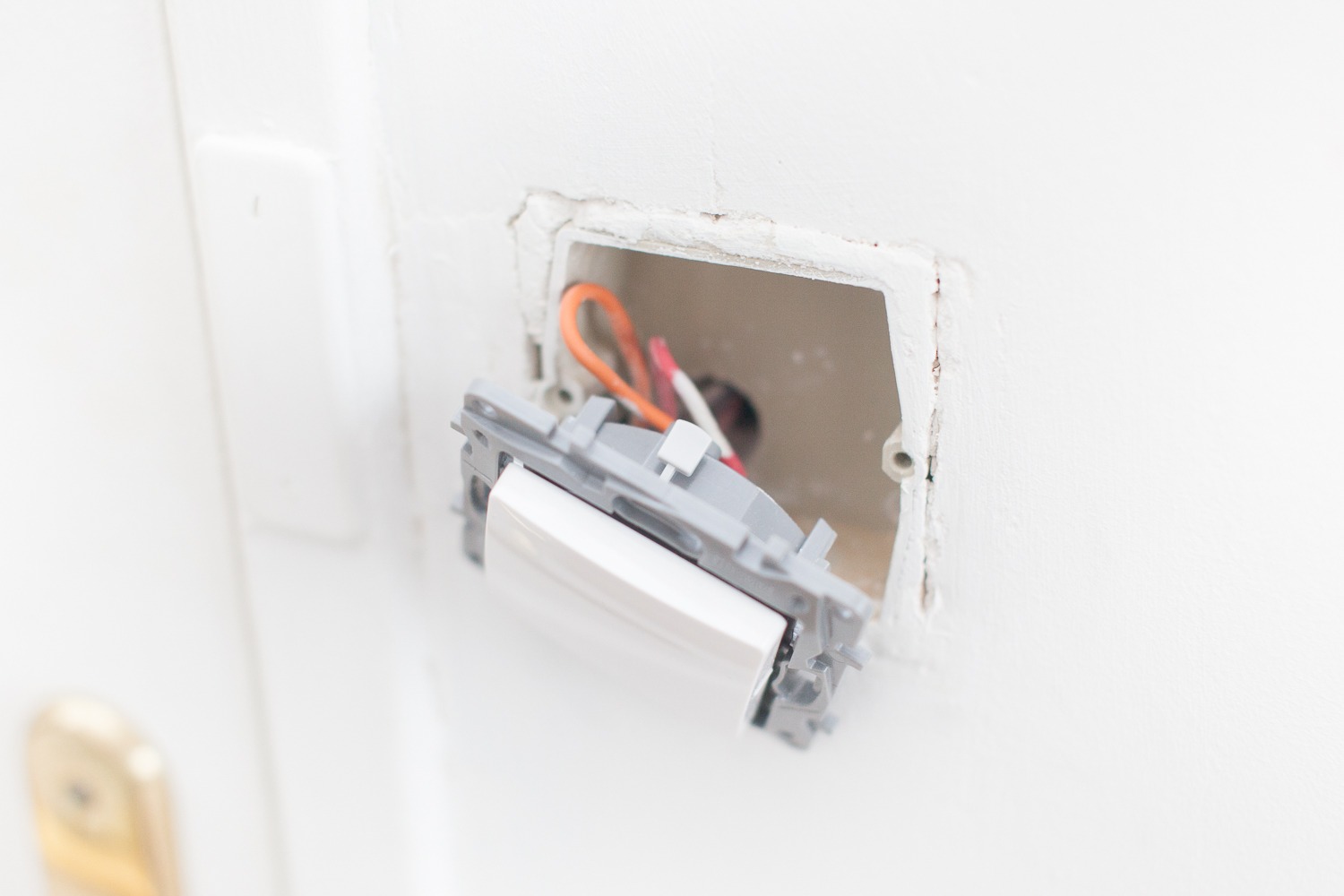

Après avoir dévissé l’interrupteur, il suffit de tirer légèrement dessus pour le désolidariser du bloc. Vous pouvez ainsi débrancher les deux fils derrière celui-ci. Ne vous fiez pas trop au couleur des miens, c’est une immeuble ancien donc les anciennes normes. Vous aurez normalement un fil bleu pour la neutre et un noir/marron pour la phase.

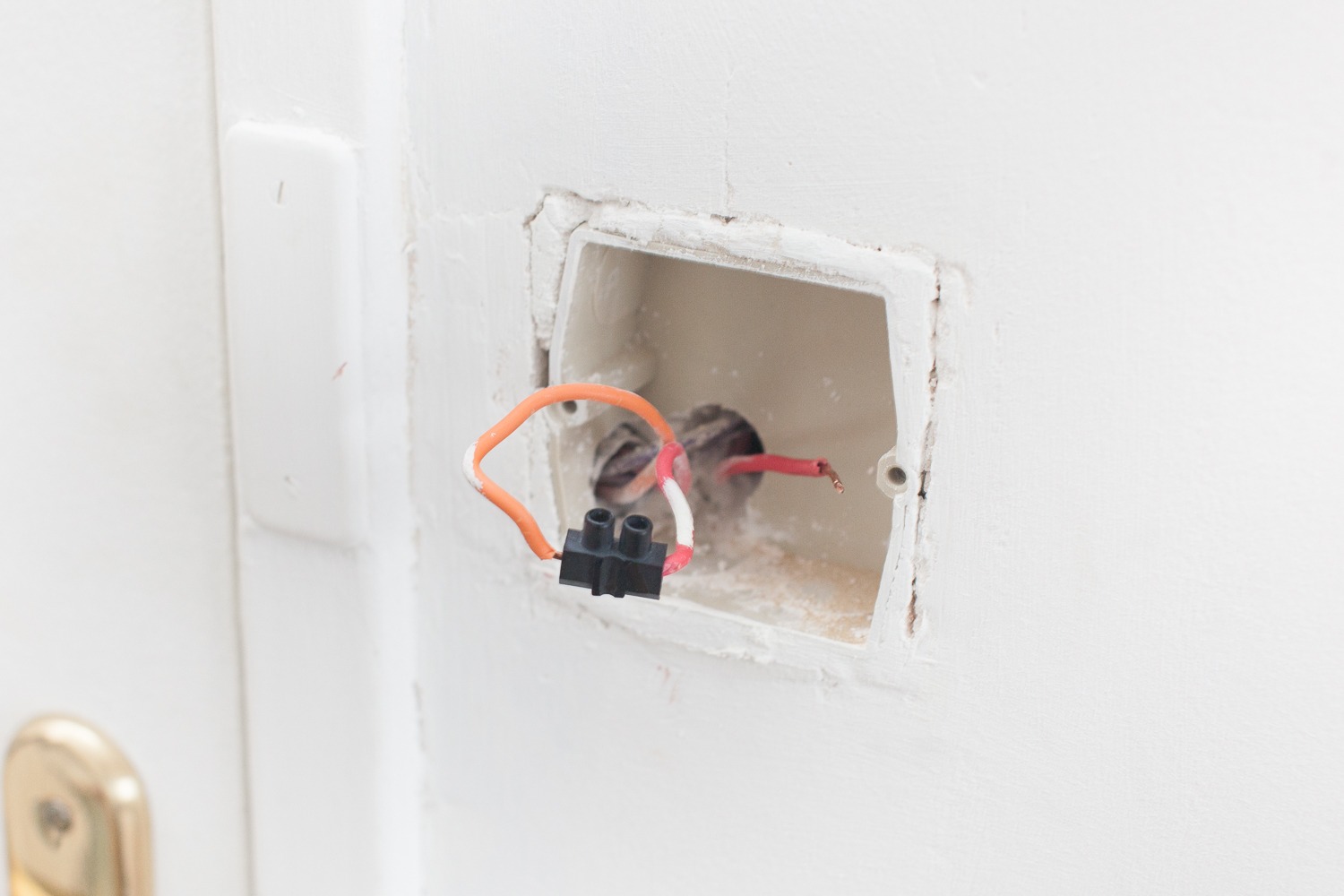

Notre but étant que le circuit soit toujours fermé de manière à ce que l’on contrôle l’allumage via la télécommande, nous allons placer un domino électrique entre les deux fils qui était sur l’interrupteur avant. Ainsi, la lumière sera donc toujours allumée électriquement parlant.
C’est terminé pour la partie électrique. Vérifiez tout de même qu’en remettant le courant la lumière s’allume bien dans votre pièce. Si c’est le cas, remettez les fils au fond et nous allons passer au montage du Philips Dimmer Switch.
Installation du Philips Hue Dimmer Switch

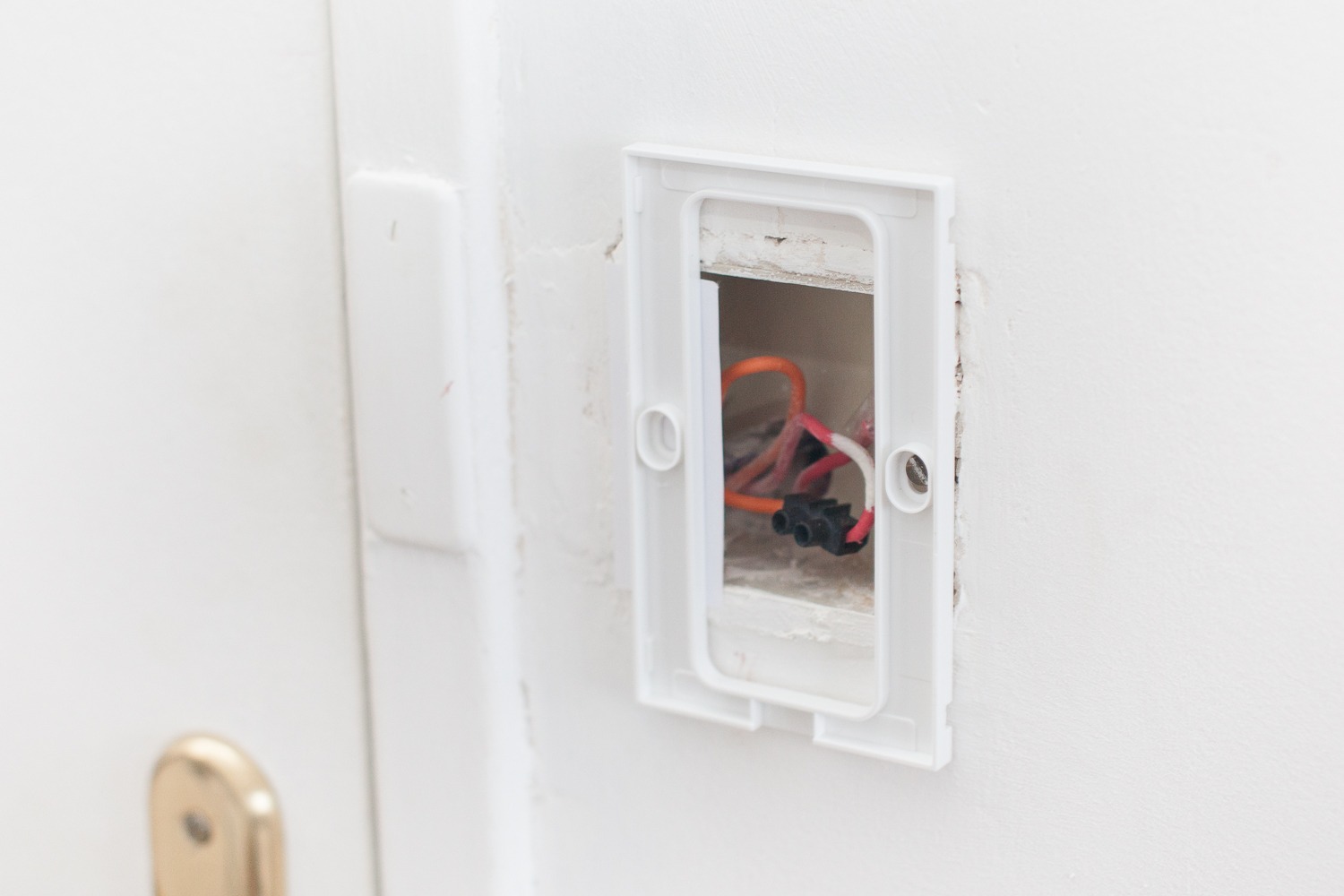

L’interrupteur est décomposé en trois parties : la télécommande, le support qui vient se fixer sur le mur et le support sur lequel vient la télécommande. Nous allons procéder à la fixation du support mural. J’ai réutilisé pour cela les vis de l’interrupteur ci-dessus pour venir le refixer dans le mur.
En fonction de votre boite d’encastrement, vous allez pouvoir remettre une ou deux vis : la différence entre la largeur du support Hue et la boite pour mettre votre interrupteur. Dans mon cas, j’ai mis qu’une seule vis mais ça tient déjà très bien, c’est tout léger.
Il ne vous reste plus qu’à remettre la partie supérieur du support et d’aimanter votre télécommande dessus. Si celle-ci est déjà associée, vous pouvez dès maintenant vous amuser avec et allumer/éteindre la lumière, changer de scénario, etc.
Mais ça change quoi au final ?
Lorsque j’ai eu mes premières ampoules Hue, j’ai vraiment été déçu par le fait que lorsque l’on éteint la lumière électriquement via l’interrupteur sur le mur :
- On perd le scénario en cours, elle revient forcément blanche au prochain allumage.
- Impossible de rallumer l’ampoule via l’app ou HomeKit, obligé de passer via l’interrupteur.
Du coup, beaucoup de mes ampoules se retrouvaient souvent éteintes électriquement et non via l’app ou HomeKit. J’ai donc résolu complètement ce problème avec ces interrupteurs Philips Hue, même si quelqu’un d’extérieur à la maison vient chez moi, ça ne déréglera en rien mon install.
Bien sur, il aurait été possible de venir le fixer au dessus de mon premier interrupteur mais je trouvais que ça en faisait beaucoup. J’espère que ce petit tutoriel vous aidera dans votre maison/appartement, si vous avez des questions voire des remarques, n’hésitez pas dans les commentaires. Merci !
Une télécommande, c’est bien sympa. Mais où est l’actionneur ?
Comment faire si votre luminaire ne peut pas être équipé d’ampoules Hue ? La gamme des ampoules Hue est très limitée, que ce soit en termes de culot, de forme et de puissance. A part une prise qu’on doit mettre en verrue sur une prise existante et qui n’a que la fonction interrupteur, aucun interrupteur variateur n’est proposé pour les luminaires « non Hue ». C’est un vrai casse-tête pour équiper des luminaires existant. Devoir mettre au rebut des lustres et des appliques parce qu’il n’y a pas d’ampoules Hue adaptées à leurs besoins me paraît anormal.
Une télécommande, c’est bien sympa. Mais où est l’actionneur ?
Comment faire si votre luminaire ne peut pas être équipé d’ampoules Hue ? La gamme des ampoules Hue est très limitée, que ce soit en termes de culot, de forme et de puissance. A part une prise qu’on doit mettre en verrue sur une prise existante et qui n’a que la fonction interrupteur, aucun interrupteur variateur n’est proposé pour les luminaires « non Hue ». C’est un vrai casse-tête pour équiper des luminaires existant. Devoir mettre au rebut des lustres et des appliques parce qu’il n’y a pas d’ampoules Hue adaptées à leurs besoins me paraît anormal.
Bonjour, oui c’est tres pratique mais impossible quand nos interrupteurs sont a griffe
Bonjour, oui c’est tres pratique mais impossible quand nos interrupteurs sont a griffe
bonjour petit question, quand on a un vas-et-vient comment cela se passe ?
bonjour petit question, quand on a un vas-et-vient comment cela se passe ?
Bonjour,
le fait que le circuit soit toujours fermé n’engendre pas de surcout au niveau de la facture d’electricité ?
Je suis totalement novice dans le domaine..
si, léger. Pour alimenter la partie sans fil des ampoules
Bonjour,
Peut contrôler des spots ordinaires avec le dimmer Switch ?
Non. Il n’est qu’un interrupteur « Wifi » qui marche avec le Hub Philips.
Bonjour,
Peut contrôler des spots ordinaires avec le dimmer Switch ?
Non. Il n’est qu’un interrupteur « Wifi » qui marche avec le Hub Philips.
Bonjour Antoine,
Attention, en fait tes deux fils (orange et rouge) sont la phase, tu as un interrupteur mécanique, ton neutre fil bleu est branché directement au luminaire (plafonnier), parceque sinon branché avec un domino une phase et un neutre çà va faire sauter ton disjoncteur, ne surtout pas faire çà, donc faire attention aux fils qui sortent du boitier d’encastrement ! Si vous avez un fil phase (rouge ou autres) et un fil bleu neutre cette manip ne fonctionnera pas.
Bonjour Antoine,
Attention, en fait tes deux fils (orange et rouge) sont la phase, tu as un interrupteur mécanique, ton neutre fil bleu est branché directement au luminaire (plafonnier), parceque sinon branché avec un domino une phase et un neutre çà va faire sauter ton disjoncteur, ne surtout pas faire çà, donc faire attention aux fils qui sortent du boitier d’encastrement ! Si vous avez un fil phase (rouge ou autres) et un fil bleu neutre cette manip ne fonctionnera pas.
Salut, je viens ici car je viens de faire l’acquisition d’un kit de démarrage Philips Hue et tu dis que lorsque in éteins l’interrupteur de notre maison il est impossible de rallumer l’ampoule via HomeKit … je très déçu d’entendre ça …. il va falloir que j’apprenne à ma copine d’allumer la lumière avec son téléphone pour pas tout dérégler je suis un peu déçu …
C’est justement pour cela que j’ai fait un tuto avec l’interrupteur Philips pour éviter de passer par le smartphone à chaque fois. C’est inutilisable sinon !
Ouais cest ce que j’ai vu … mais jai pas commandé les interrupteurs je vais pouvoir voir vraiment ce que sa donne sans …Mais par exemple si je laisse tous le temps l’interrupteur allumé et que j’éteins via HomeKit ça va laisser la lumière allumée?
Salut, je viens ici car je viens de faire l’acquisition d’un kit de démarrage Philips Hue et tu dis que lorsque in éteins l’interrupteur de notre maison il est impossible de rallumer l’ampoule via HomeKit … je très déçu d’entendre ça …. il va falloir que j’apprenne à ma copine d’allumer la lumière avec son téléphone pour pas tout dérégler je suis un peu déçu …
C’est justement pour cela que j’ai fait un tuto avec l’interrupteur Philips pour éviter de passer par le smartphone à chaque fois. C’est inutilisable sinon !
Ouais cest ce que j’ai vu … mais jai pas commandé les interrupteurs je vais pouvoir voir vraiment ce que sa donne sans …
Mais par exemple si je laisse tous le temps l’interrupteur allumé et que j’éteins via HomeKit ça va laisser la lumière allumée?
peut on mettre 2 dimmer hue un dans le couloir et un dans la tête de lit comme pour une va et vient ?
Pour ceux que cela intéresse une bonne affaire lié à l’article: https://www.dealabs.com/bon…
Merci pour l’info ! Très bon prix.
Pour ceux que cela intéresse une bonne affaire lié à l’article: https://www.dealabs.com/bons-plans/philips-hue-led/320688
Merci pour l’info ! Très bon prix.
Pour moi le principal problème de ce choix c’est qu’en cas de coupure de réseau (ta box internet KO pour exemple) tu perds le contrôle
Nop, pas du tout car les interrupteurs échangent grâce au protocole ZigBee avec la base et non le Wi-Fi. C’est donc totalement indépendant !
Pour moi le principal problème de ce choix c’est qu’en cas de coupure de réseau (ta box internet KO pour exemple) tu perds le contrôle
Nop, pas du tout car les interrupteurs échangent grâce au protocole ZigBee avec la base et non le Wi-Fi. C’est donc totalement indépendant !
Super article ! Les dimmer switch bouchent ils entierrement le trou de la boite d’encastrement ? Ils ont l’air tres fin.
Merci.
Ca dépend de la boite d’encastrement. De mon côté, ça passe presque, il doit me manquer quelques millimètres ! Après, je pense qu’il y a moyen de bricoler et faire une pièce que l’on met dans la boite d’encastrement sur lequel on vient fixer le dimmer switch :)
Super article ! Les dimmer switch bouchent ils entierrement le trou de la boite d’encastrement ? Ils ont l’air tres fin.
Merci.
Ca dépend de la boite d’encastrement. De mon côté, ça passe presque, il doit me manquer quelques millimètres ! Après, je pense qu’il y a moyen de bricoler et faire une pièce que l’on met dans la boite d’encastrement sur lequel on vient fixer le dimmer switch :)
Bonjour
L’idée me semble sympa, plus simple à mettre en place que des wall-mount EnOcean ou Z-Wave. Du coup je me renseigne pour faire ça éventuellement chez moi…
Donc deux questions :
– que se passe-t-il en cas de coupure de courant ? Les lumières se rallument-elles une fois le courant revenu ou elles restent éteintes et perdent juste leur scénario ?
– est-ce que tu as essayé de remplacer des va-et-vient ?
Merci pour ton retour :)
En cas de coupure de courant les lumières se rallument au retour du courant.Pour remplacer des va-et-vient le principe est identique. Il faut juste que le circuit soit fermé et que les ampules soient alimentées en permanence.
@jbleuzen:disqus Hello, bah @aussitot:disqus a répondu à toutes les questions. Effectivement, les lumières vont se rallumer mais tu peux les couper à distance si besoin.Pour le va-et-vient, je n’ai pas essayé encore (j’en ai qu’un seul dans mon appart), mais on doit être sur la même logique. En tout cas, ça m’a pris 1h à tout faire chez moi :)
Merci pour les infos. En cas de coupure de courant la nuit, ça doit être sympa de se faire réveiller par ses lumières non pas que ce soit fréquent mais cela doit être désagréable…
En fait la logique du truc c’est justement pour le cas ou tu as des interrupteurs physiques. Tu éteints avec l’application et si tu veux rallumer avec un interrupteur normal tu mets celui-ci sur off puis sur on et ça rallume. Dans le cas où tu remplaces tes interrupteurs par des interrupteurs hue effectivement c’est chiant…
une question si je veux enlever qu’un des 2 va et vien car le 2eme on s’en sert pas ou très peu et j’ai qu’un dimmer pour le moment j’attend une belle offre pour completer mon kitQUel branchement faire?Merci
Bonjour
L’idée me semble sympa, plus simple à mettre en place que des wall-mount EnOcean ou Z-Wave. Du coup je me renseigne pour faire ça éventuellement chez moi…
Donc deux questions :
– que se passe-t-il en cas de coupure de courant ? Les lumières se rallument-elles une fois le courant revenu ou elles restent éteintes et perdent juste leur scénario ?
– est-ce que tu as essayé de remplacer des va-et-vient ?
Merci pour ton retour :)
En cas de coupure de courant les lumières se rallument au retour du courant.
Pour remplacer des va-et-vient le principe est identique. Il faut juste que le circuit soit fermé et que les ampules soient alimentées en permanence.
@jbleuzen:disqus Hello, bah @aussitot:disqus a répondu à toutes les questions. Effectivement, les lumières vont se rallumer mais tu peux les couper à distance si besoin.
Pour le va-et-vient, je n’ai pas essayé encore (j’en ai qu’un seul dans mon appart), mais on doit être sur la même logique. En tout cas, ça m’a pris 1h à tout faire chez moi :)
Merci pour les infos.
En cas de coupure de courant la nuit, ça doit être sympa de se faire réveiller par ses lumières non pas que ce soit fréquent mais cela doit être désagréable…
En fait la logique du truc c’est justement pour le cas ou tu as des interrupteurs physiques. Tu éteints avec l’application et si tu veux rallumer avec un interrupteur normal tu mets celui-ci sur off puis sur on et ça rallume.
Dans le cas où tu remplaces tes interrupteurs par des interrupteurs hue effectivement c’est chiant…
une question si je veux enlever qu’un des 2 va et vien car le 2eme on s’en sert pas ou très peu et j’ai qu’un dimmer pour le moment j’attend une belle offre pour completer mon kit
QUel branchement faire?
Merci
